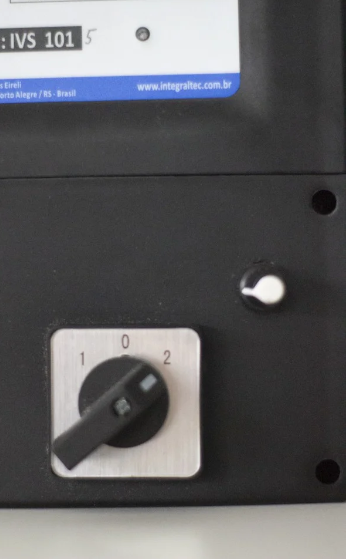

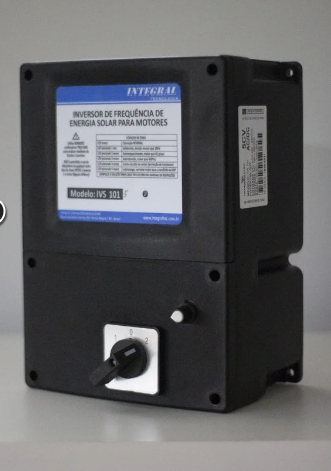

Drive/Inversor – Modelo IVS 101 5CV 15A (AC/DC)

Funciona em qualquer bomba solar automática com algoritmo MPPT, trifásica com potência de até 15A por fase.

Sistema de bombeamento que funciona diretamente na placa solar, não necessitando de baterias.

Aplicação:

• Aceita bombas de 0,5CV a 3CV submersas ou 5CV centrifugas em 220V até 15A por fase.
• 6 a 7 painéis de 330W em série para 1CV submersa ou 1,5CV centrifuga;
• 8 painéis de 330W em série para 1,5CV a 2CV submersa ou 3CV centrifuga;
• 2×8 painéis de 330W em série (16 painéis) para 3CV submersa ou até 5CV centrifuga;

Recomendações:

• A instalação deve ser feita por pessoas especializadas e treinadas.
• Não instalar em locais com vibração.
• Não ligar em corrente alternada antes de verificar se a ponte retificadora está no circuito. Ponte retificadora deve ser eliminada (Jumper) para utilizar com painéis solares.
• Proteger da chuva.
• Não tapar as ventilações

Características técnicas:

• Tensão de entrada: 200 a 400 Vcc
• Tensão de saída 0 a 220Vac (trifásico)
• Corrente máxima de saída por fase: 15A constante, 20A de pico
• Frequência de Chaveamento: 12,5 KHz
• Tipo de Controle: Escalar V/F, PWM Senoidal (com Injeção de 3ª Harmônica)
• Proteções: Sobrecarga, Sobretensão, Subtensão, Superaquecimento, Curto circuito (erros indicados no Led).
• Temperatura de Operação: 0 a + 50°C
• Umidade Relativa: 5 a 90% (Sem Condensação).
• Temperatura de ação do ventilador: 65°C interno.
• Entrada Digital: 1 Entradas Digital Opto isolada para sensor de boia ou relé de nível
• Peso: 1,5kg
• Dimensões da caixa: 25x18x12cm (comprimento x largura x altura)
• 1 ano de garantia.
